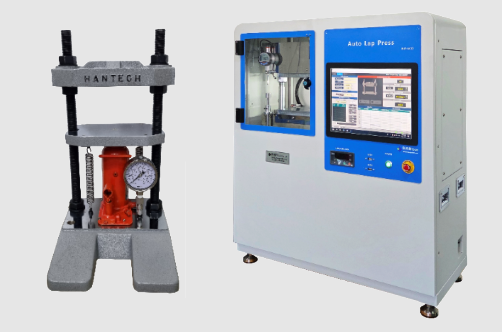

Hydraulic Lab Press
제품설명
- Information
- Specs
- Video/Photo
 | Information |
- 분말 (Ceramic,금속,기타)을 성형하기위한 가압장치
- 가압방식 :유압실린더로 가압판을 상승시켜 가압
- 유압 Press 특징(기계식 Press에 비해)
• 작은크기로 높은 압력을 구현
• 기계식 Press에 비해 굉장히 저렴함
• 연속식, 다량 작업시에는 기계식 Press가 유리함
• 소량 및 두꺼운 소자(素子) 제조에 유리함
• 장비 크기가 작고 조작이 쉽고 장치가 간단함
- PLC제어로 정밀 압력 제어(Auto type)
- 저렴한 가격
- 수동 12Ton 모델은 즉시 납품 가능(Stock 보유)
- 고장률 Zero에 도전
② 기능별: 수동, 반자동, 자동 type 및 Heating
• 수동: 수동으로 유압 실린더 리프팅
• Heating: 상하 Heating plate를 개별 히팅 제어 (Temp: Max 350℃)
③ 형태별: 2주식, 4주식, 단압, 양압, CIP(등방가압)
• Die Set를 수동 유압 Press에 올려놓고 가압하여 사용 (수동 유압 Press 보유시 사용가능)
2. 균일한 성형 밀도 유지.
3. 균질성 우수로 마이크로 크랙 결함 제거.
4. 소결시 수축이 균일.
5. 수동 유압 Press에 장착 사용.
B. Specifications
1. Chamber : ID-Ø25mm, Height : 120mm (MAX available sample height=70mm)
2. Dimension (OD : 100mm, Cylinder height : 150mm, Total height : 250mm)
3. MAX Pressure in chamber :4,000 Kgf/cm2 (400MPa Continuous) (20 Ton Hydraulic pressure 시)
C. 작용 원리
1. Chamber : ID-Ø25mm, Height : 120mm (MAX available sample height=70mm)
* 높이 조절용 Mold
 | SPEC |
※ Type별 SPEC
* Manual type
: Cylinder lifting by manual
| Model | Clamping
Force (Max Tons) | Platens (mm) | Overall Size | Remark |
| HLP-5 | 5 | 150 x 120 | 300 x 180 | Can Put in
the Glove Box |
| HLP-C12 | 12 | 200 x 180 | 325 x 380 | |
| HLP-C12H | 12 | 195 x 170 | 515 x 450 | Heating (Max 330℃) |
| HLP-C25 | 25 | 200 x 180 | 325 x 380 | |
| HLP-C25H | 25 | 195 x 170 | 515 x 450 | Heating (Max 330℃) |
| HLP-25 | 25 | 250 x 250 | 370 x 450 | 4 Column |
| HLP-30 | 30 | 300 x 300 | 370 x 430 | 4 Column |
| HLP-CIPD-1 | 4Tons/㎠ | Chamber(ID) Φ25mm | Φ110 x H250 | Using
by manual press |
| HLP-CIPD-2 | 4Tons/㎠ | Chamber(ID) Φ50mm | Φ150 x H270 | Using
by manual press |
※상기 사양 외 주문사양으로 제작 가능
(압력, Platens size, Heating etc.)
※ Safety cover는 Option임
* Auto Type
* Feature
- PLC Control (P.I.D), precisely control
- Comfortable touch screen controller
- User can set programmable recipe
- 'Real-time' thickness measurement with data memory (Option)
- Cylinder lifting by switch
| Model | Clamping
Force (Max Tons) |
Platen Size (mm) | RAM Stroke (mm) | Column |
| HLP-AC12 | 12 | 170 x 170 | 150 | 2 |
| HLP-AC25 | 25 | 230 x 230 | 150 | 2 |
| HLP-A30 | 30 | 280 x 280 | 150 | 4 |
| HLP-A50 | 50 | 330 x 330 | 150 | 4 |
| HLP-A50D | 50 (양방향 가압) | 350 x 350 | 200 | 4 |
| HLP-A100 | 100 | 400 x 400 | 200 | 4 |
| HLP-A200 | 200 | 400 x 400 | 250 | 4 |
※Option으로 Heating, Double Direction 기능 추가 가능
※상기 사양 외 주문 사양으로 제작 가능
(압력, Platens size, Heating etc.)
| SPEC |
※ Type별 SPEC
* Manual type
: Cylinder lifting by manual
| Model | Clamping Force (Max Tons) | Platens (mm) | Overall Size | Remark |
| HLP-5 | 5 | 150 x 120 | 300 x 180 | Can Put in the Glove Box |
| HLP-C12 | 12 | 200 x 180 | 325 x 380 | |
| HLP-C12H | 12 | 195 x 170 | 515 x 450 | Heating (Max 330℃) |
| HLP-C25 | 25 | 200 x 180 | 325 x 380 | |
| HLP-C25H | 25 | 195 x 170 | 515 x 450 | Heating (Max 330℃) |
| HLP-25 | 25 | 250 x 250 | 370 x 450 | 4 Column |
| HLP-30 | 30 | 300 x 300 | 370 x 430 | 4 Column |
| HLP-CIPD-1 | 4Tons/㎠ | Chamber(ID) Φ25mm | Φ110 x H250 | Using by manual press |
| HLP-CIPD-2 | 4Tons/㎠ | Chamber(ID) Φ50mm | Φ150 x H270 | Using by manual press |
※상기 사양 외 주문사양으로 제작 가능
(압력, Platens size, Heating etc.)
※ Safety cover는 Option임
* Auto Type
- Cylinder lifting by switch
| Model | Clamping Force (Max Tons) | Platen Size (mm) | RAM Stroke (mm) | Column |
| HLP-AC12 | 12 | 170 x 170 | 150 | 2 |
| HLP-AC25 | 25 | 230 x 230 | 150 | 2 |
| HLP-A30 | 30 | 280 x 280 | 150 | 4 |
| HLP-A50 | 50 | 330 x 330 | 150 | 4 |
| HLP-A50D | 50 (양방향 가압) | 350 x 350 | 200 | 4 |
| HLP-A100 | 100 | 400 x 400 | 200 | 4 |
| HLP-A200 | 200 | 400 x 400 | 250 | 4 |
※상기 사양 외 주문사양으로 제작 가능
(압력, Platens size, Heating etc.)
